ニオイセンサ
“noseStick” “nose@MEMS”
▶ソフトウェアについてのお知らせ 2023/8/22
ニオイセンサで、できること
ニオイセンサとは
複数の検知素子が検出する「ニオイ分子のパターン」を認識し、識別するニオイセンサです。
チタン酸ジルコン酸鉛(PZT)の圧電薄膜に異なる感応膜を塗布した検知素子をセンサチップ上に搭載しています。電圧をかけて共振している感応膜にニオイ分子を付着させ、共振周波数の変化から数値データを取得、パターンを照合することによりニオイを識別します。PZTの圧電薄膜を用いたMEMSの活用により小型・低コスト化が見込めるとともに、検知素子の数を増やすことでより多くのニオイを識別可能です。

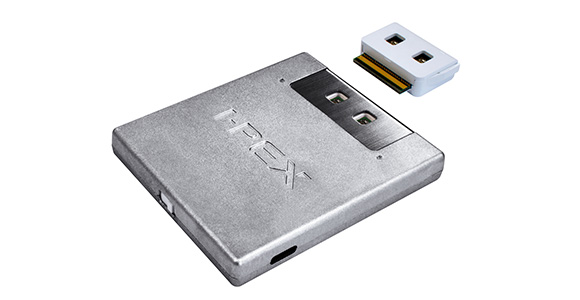

I-PEXのニオイセンサ
I-PEXでは、スマートフォンのアプリで簡単にニオイを検出できる“noseStick(ノーズスティック)”と、より多くの検知素子を活用してニオイ識別の可能性を広げる“nose@MEMS(ノーズメムス)”の2つの製品をラインナップしています。
主な特長
- MEMS検知素子に、個別のニオイ分子を吸着する感応膜を塗布
- 複数の検知素子が検出する「ニオイ分子のパターン」を認識し、ニオイを識別
- 圧電薄膜(PZT)を用いたMEMSの活用により、小型・低コスト化が可能
- 検知素子(=感応膜)の数を増やすことで、より多くのニオイを識別
主な想定用途
- 家庭用や産業用ロボットによる異臭検知
- 農産物の品質確認
- 介護向け見守りシステム
- 清掃業務での最終チェック
- 芳香剤等日用品での品質確認
- 食品向けの識別や品質管理
- 医療向けのニオイでの識別
- たばこ・トイレなどのニオイや、ニオイの強さの検知
- その他、各種産業でのニオイをトリガーとしたセンシング

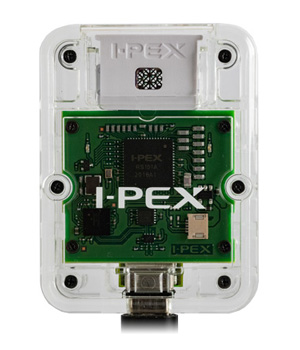

noseStick(ノーズスティック)
noseStickは、スマートフォンやPCと接続して、10個の検知素子によるニオイ識別を簡単に行える、革新的なニオイセンサです。
noseStickをアプリと連携することで、ニオイの識別がすぐに利用できます。
特長
- スマートフォン(Android)やPCと接続し、専用アプリで使用
- 1つのセンサチップモジュールに、アプリにあわせた10個の検知素子を搭載
- センサチップモジュールは、アプリにあわせて交換可能
- 標準アプリに加えて、3つの専用アプリと2種類のセンサチップモジュールに対応
- センサチップモジュールや専用アプリは順次追加予定
仕様
外形 | (本体)40 × 53 × 10 mm |
---|---|
重さ | 約21 g |
対応OS | Android 13以降(Windows 10以降) |
電源仕様 | 5 V 60 mA |
電源供給/通信 | USB-C |
カタログのダウンロード

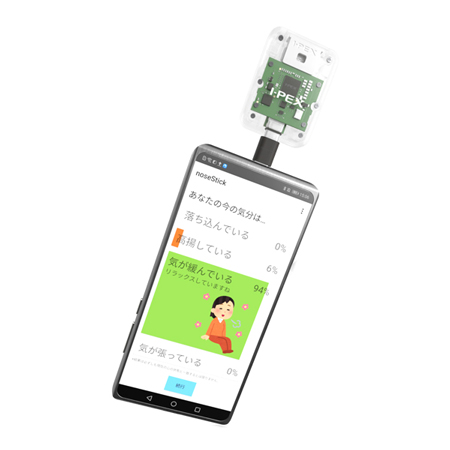

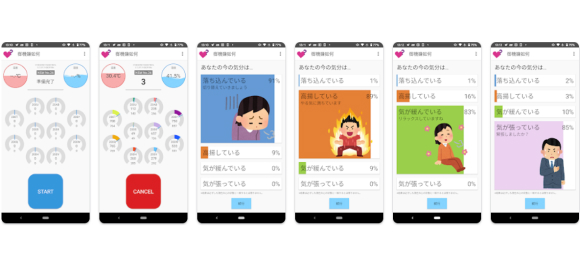

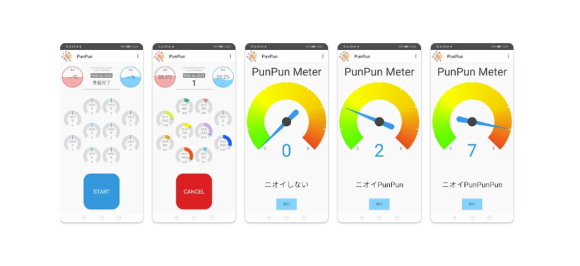

noseStick専用アプリの例

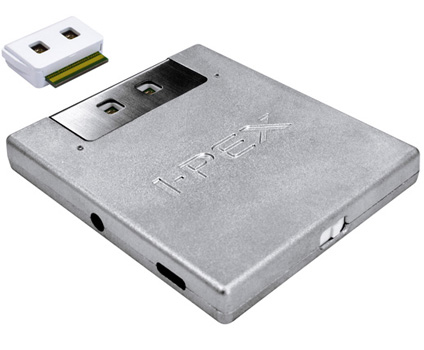

nose@MEMS(ノーズメムス)
nose@MEMSは、1つのセンサチップモジュールに20個の素子を搭載、最大9台(180個の検知素子)のセンサを連結可能なニオイセンサです。
ご希望の用途にあわせて、より多くのニオイパターンの詳細判別を可能にし、ニオイの新たな可能性を広げます
特長
- PCまたはタブレット(Android)と連携し、専用ソフトウェアで操作
- 1つのセンサチップモジュールに、用途にあわせた20個の検知素子を搭載
- 9種類のセンサチップモジュールを、用途に応じて交換可能
- 最大9つのnose@MEMSをUSB-C連結し、9種類・180個の検知素子を同時に利用可能(2023年末時点)
仕様
外形 | (本体)65 × 75 × 10 mm |
---|---|
重さ | 約71 g |
対応OS | Windows 10以降、Android 13以降 |
電源仕様 | 5 V 100 mA(単体使用時) |
電源供給/通信 | USB-C |
カタログのダウンロード
nose@MEMSについてのお問い合わせ
nose@MEMSについては下記のフォームよりお問い合わせください。
nose@MEMS ソフトウェアのダウンロード
ニオイセンサのソフトウェアおよび取扱説明書は、以下よりダウンロードいただけます。
ご使用の環境に応じたソフトウェアを選択し、お手持ちのIDおよびパスワードをご入力ください。
※ ソフトウェア・取扱説明書のダウンロードには、利用規約への同意および製品に同封されているIDおよびパスワードの入力が必要です。
ソフトウェアについてのお知らせ 【NEW】2024/7/16
2024/7/16
nose@MEMS Viewer v1.8.28.0をリリースしました。
・メンテナンスリリース(★改善)
・ポンプドライブユニットを使用し、連続して測定を行う際、測定時間(秒数)のみがカウントされ続け、測定が停止していることがある問題を対処(★不具合対処)
・ポンプ非接続時に設定画面を開いた際、ポンプ風量設定が強制的に初期化(=0)されないように対処(★改善)
Android向けソフトウェア v2.12.30.1をリリースしました。
・メンテナンスリリース(★改善)
・ポンプドライブユニットを使用し、連続して測定を行う際、測定時間(秒数)のみがカウントされ続け、測定が停止していることがある問題を対処(★不具合対処)
・センサチップの二次元バーコード読み取り機能の追加(★新規機能追加)
2024/5/29
nose@MEMS Viewer v1.8.26.0をリリースしました。
・メンテナンスリリース(パフォーマンス改善等)
Android向けソフトウェア v2.12.28.0をリリースしました。
・メンテナンスリリース(パフォーマンス改善等)
2024/3/5
ファームウェアをリリースしました。
ES品:v0.47.80.1
・以下の不具合対処を行いました。
nose@MEMS Viewer上で測定対象のチェックボックスを外した状態、もしくは一時除外された状態で測定を実施した場合、その素子以外の素子のニオイ強度が0に固定されてしまう。
(v0.46.80.0から発生する不具合の対処)
CS品:v1.22.106.1
・以下の不具合対処を行いました。
nose@MEMS Viewer上で測定対象のチェックボックスを外した状態、もしくは一時除外された状態で測定を実施した場合、その素子以外の素子のニオイ強度が0に固定されてしまう。
(v1.21.106.0から発生する不具合の対処)
2023/10/2
nose@MEMS Viewer v1.8.23.0をリリースしました。
・メンテナンスリリース
ファームウェアをリリースしました。
ES品:v0.46.80.0
CS品:v1.21.106.0
・メンテナンスリリース
2023/8/22
Android向けソフトウェア v2.10.26.0をリリースしました。
・メンテナンスリリース
2023/8/21以降にGooglePlay上に公開されたニオイセンサ向けのアプリ(※1)は、Androidバージョンが「13」以降でしかご使用になれません。
※1:nose@MEMS、御機嫌如何、PikaPika、PunPun
なお、過去にお使いの端末に既にダウンロードいただいており、かつ、ご使用の端末のAndroidバージョンが「~12」である場合は、アプリをアップデートしないようにお願い申し上げます。
〈例:GooglePixel 4aでの確認方法〉
設定→デバイス情報→Androidバージョン
2023/5/25
nose@MEMS Viewer v1.8.22.0をリリースしました。
・分析オプション実行時に出力される以下のファイルにおいて、感応膜のデータプロットが1つ少ない不具合に対処しました。
Data_Summary.xlsx(シート:1.3.Loading)
ファームウェアをリリースしました。
ES品:v0.43.80.0
CS品:v1.17.106.0
・メンテナンスリリース
2023/1/13
nose@MEMS Viewer v1.8.18.0をリリースしました。
・PtoP算出範囲の不具合対応
測定条件(=設定)を保存する機能において、保存した設定をロードした際にPtoP算出範囲が設定内容と一致しない場合がある不具合に対処
・メンテナンスリリース
Android向けソフトウェア v2.9.26.53
・メンテナンスリリース
2022/6/20
ファームウェアをリリースしました。
ES品:v0.43.77.26
CS品:v1.14.100.34
・ノイズキャンセリング機能を強化(★改善)
2022/4/26
nose@MEMS Viewer v1.8.7.0をリリースしました。
・一部のPCにてセンサを認識しない不具合に対処(★不具合対処)
ファームウェアをリリースしました。
ES品:v0.43.71.22
CS品:v1.14.94.32
・一部のPCにてセンサを認識しない不具合に対処(★不具合対処)
2022/1/21
ファームウェアをリリースしました。
ES品:v0.41.60.15
CS品:v1.12.85.18
・強いニオイを嗅がせた際にニオイ強度が乱れることがある件に対処(★改善)
2021/12/23
nose@MEMS Viewer v1.8.5.0をリリースしました。
・一部のPCにて操作が重くなる、フリーズするなどの不具合に対処(★不具合対処)
2021/12/15
※nose@MEMS Viewer、Android向けソフトウェアは同時にアップデートしてください。
nose@MEMS Viewer v1.8.4.0をリリースしました。
・バッチ測定設定画面において、解像度(1024×768以下)に依っては画面が切れてしまい、ボタンをクリックできない問題に対処(★改善)
・バッチ測定設定画面において、ノイズキャンセルレベルが常に0~入力できてしまう問題に対処(★改善)
・PCA分析実行時はフォルダ階層に関わらずラベルが自動で付与されるが、これをPtoPファイルが格納されているフォルダまでのフォルダ名に変更(★改善)
・これまでセンサの連結は直列のみだったが、USBハブでの並列連結も可とする対処(★新規機能)
・PMP Drive Unitに対処(★新規機能)
ファームウェアをリリースしました。
ES品:v0.39.59.12
CS品:v1.10.84.15
・総測定時間がリセットされることがある不具合を対処(★不具合対処)
Android向けソフトウェア v1.6.25.44
・PMP Drive Unitに対処(★新規機能)
・最新アプリケーションを自動でチェックする機能を追加(★新規機能)
・軽微な不具合を対処(★不具合対処)
2021/10/22
※nose@MEMS Viewer、Android向けソフトウェア、ニオイセンサ本体ファームウェアは同時にアップデートしてください。
nose@MEMS Viewer v1.8.3.0をリリースしました。
・リモート測定においてもバッチ測定が可能となりました。(★新機能)
・PCA分析実行時にアプリが落ちてしまうことがある不具合に対処しました。
・充電時常時センサ駆動モードを追加しました。(★新機能)
・Tools⇒“データ結合“で途中からのファイルを選択しても結合できるように改善しました。
(例:分割ファイルが1~60の場合に31~60でも選択可)
・インターバル区間の時間もカウントアップするように対処しました。
ファームウェアをリリースしました。
ES品:v0.39.59.10
CS品:v1.10.84.13
・充電時常時センサ駆動モードを追加しました。
・ニオイ強度が上限・下限付近で折り返されてしまうことがある不具合を対処しました。
・初期化処理を改善しました。
Android向けソフトウェア v1.5.19.36
・リモート測定においてもバッチ測定が可能となりました。(★新機能)
・充電時常時センサ駆動モードを追加しました。(★新機能)
・USBハブを使って複数センサを接続した時でも、センサ連結時(直列接続時)と同様の振る舞いが可能となりました。(★新機能)
・アプリにおける端末の消費電力量を削減しました。
・パフォーマンスを改善しました。
2021/6/17
nose@MEMS Viewer v1.8.1.0をリリースしました。
・リモート機能測定機能の不具合修正を行いました。
Android向けソフトウェア v1.0.0.17をリリースしました。
・リモート機能測定機能の不具合修正を行いました。
2021/6/14
nose@MEMS Viewer v1.8.0.0をリリースしました。
・PCA軸回転・出力結果選択機能:(★新機能)
これまでの分析オプションでは、1つのデータセットに対する主成分分析結果のみでしたが、1セット目を基準とし、2セット目のデータを回転させ同一グラフ上で比較できる「PCA軸回転機能」を追加いたしました。
これによって、さまざまな要因により配置が変化したデータ同士を、1つのグラフ上で相対比較できるようになります。
2021/5/24
nose@MEMS Viewer v1.7.0.0をリリースしました。
・リモート機能測定機能:(★新機能)
同一ネットワーク内のPC とAndroid端末をネットワーク経由で接続し、PC(nose@MEMS Viewer)から遠隔操作にて匂い測定を行う機能を実装しました。
※尚、本機能をご使用になるにはAndoridアプリ(v1.0.0.7)以降と連携する必要があります。
・グラフ自動スケーリング(縦軸):(★改善)
2000以上の匂い反応が見られた場合に、グラフ(縦軸)の表示が切れてしまうため、自動でスケーリングする機能を追加しました。
・測定連携タイミング機能の改善:(★改善)
待機状態のまましばらく時間が経過すると、匂いを嗅がせていないにもかかわらず、測定開始ボタン押下直後に反応が出てしまう問題に対処しました。
ファームウェアをリリースしました。
ES品:v0.35.53.8
CS品:v1.6.77.9
・測定連携タイミング機能を改善しました。
Android向けソフトウェア v1.0.0.7
・リモート機能測定機能:(★新機能)
同一ネットワーク内のPC とAndroid端末をネットワーク経由で接続し、PC(nose@MEMS Viewer)から遠隔操作にて匂い測定を行う機能を実装しました。
※尚、本機能をご使用になるにはnose@MEMS Viewer(v1.7.0.0)以降と連携する必要があります。
・測定連携タイミング機能の追加:(★新機能)
測定連携タイミング機能をリリースしました。
2021/3/11
nose@MEMS Viewer v1.6.1.0をリリースしました。
・複数台センサを接続して測定する場合の不具合を修正しました。
ファームウェアをリリースしました。
ES品:v0.35.49.6
CS品:v1.6.73.7
・複数台センサを接続して測定する場合の不具合を修正しました。
2021/2/12
nose@MEMS Viewer v1.6.0.0をリリースしました。
・匂い測定開始時の動作種別(自動or手動)を設定できるようになりました。
初期化処理後に待機することが可能となり、測定開始のタイミングを合わせやすくなりました。
・ポンプ駆動のタイミングを設定できるようになりました。
ポンプ駆動のタイミングの開始と終了を秒指定できるようになりました。
これにより、測定開始から任意の時間経過後にポンプを駆動させることが可能です。
・インターバル中にポンプ駆動条件を設定できるようになりました。
インターバル中もポンプを駆動できるようになりました。
これにより、測定系に匂いが滞留する場合に、ポンプ吸引側が匂い源から外すことで
ポンプを使用してリフレッシュすることが可能となります。
ファームウェアをリリースしました。
ES品:v0.34.46.5
CS品:v1.5.70.5
・測定系連携タイミング調整機能をリリースしました。
2020/12/4
Android向けソフトウェア Ver.1.0.0.1をリリースしました。
・測定時間を変更できない不具合を修正しました。
2020/11/25
ファームウェアをリリースしました。
ES品:v0.33.44.5
CS品:v1.4.69.4
・初期化処理の見直しを行いました。
初期化処理NG時のリトライ発生回数が減ることが見込まれ、測定開始がスムーズに行えるようになります。
2020/10/27
Android向けソフトウェア Ver1.0.0.0をリリースしました。
・Android向けソフトウェアがCS品でもご使用いただけるようになりました。
尚、ES品ではこれまで通りご使用いただけます。
・グラフ表示形式に従来の波形表示に加え強度表示を追加しました。
強度表示は匂い強度が棒グラフ形式で表示されます。
・ノイズキャンセルレベルレベル調整機能を追加しました。
ノイズキャンセルのレベルを5段階で調整可能となりました。レベル1が最小設定となり、レベルを大きくするほどノイズキャンセル機能が強く働きます。
これまでの動作はレベル5(最大)相当ですが、レベルを低く設定することでこれまでにキャンセルされていた微小な匂いを検出できる可能性があります。
※本機能は"CS品のSCM(センサチップモジュール)"でのみご使用になれます。
2020/9/29
nose@MEMS Viewer Ver1.5.0.0をリリースしました。
・ノイズキャンセルレベル調整機能を追加しました。
ノイズキャンセルのレベルを5段階で調整可能となりました。レベル1が最小設定となり、レベルを大きくするほどノイズキャンセル機能が強く働きます。
これまでの動作はレベル5(最大)相当ですが、レベルを低く設定することでこれまでにキャンセルされていた微小な匂いを検出できる可能性があります。
※本機能は"CS品のSCM(センサチップモジュール)"でのみご使用になれます。
・匂いセンサ分析機能の料金形態にプリペイド契約を追加しました。
従来の毎月都度ご利用分を後払い(※従量課金契約)に加え、事前一括払い(※プリペイド契約)にも対応しました。
ご希望の利用回数を事前に一括払いいただき、分析機能をご活用できる『プリペイド方式』にも対応できるようになります。
尚、プリペイド方式でご購入(事前に一括払い)いただいた場合は、20%分の回数(小数点は切り捨て)を加算させていただきます。
例えば、プリペイド方式で100回分ご購入いただいた場合は120回ご使用いただけることになります。
※プリペイド契約の初回契約時はサポート窓口専用アドレスまたは担当営業までご連絡ください。
2020/8/19
nose@MEMS Viewer Ver1.4.0.0をリリースしました。
・バッチ測定機能を追加しました。
ユーザーが作成した設定を組み合わせて、その設定を順番に且つ連続して実行可能となりました。(バッチ処理)
例えば、設定①②③をバッチ処理することが可能です。
①30秒測定、ポンプ風量80を3回実施(測定間に10秒インターバル)
②60秒測定、ポンプOFFを1回実施
③150秒測定、ポンプ風量20を2回実施(測定間インターバルなし)
また、①→②→③のバッチ処理を繰り返し実行することも可能です。
例えば、バッチ処理を3回繰り返す場合は①→②→③→①→②→③→①→②→③となります。
・ログインID/ログインパスワードの変更をnose@MEMS Viewerから行えるようになりました。
Androidアプリは、Google Playからもダウンロードいただけます。
