TS-PRO/DS-PRO

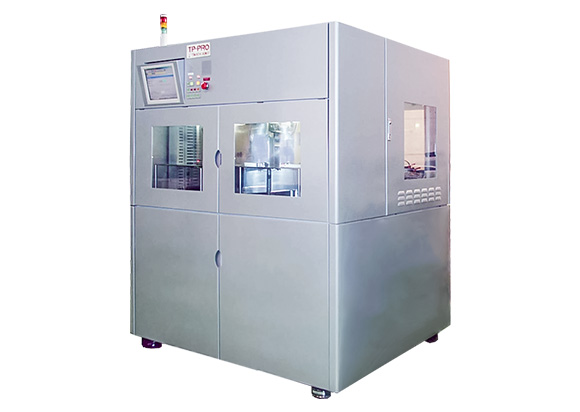

TS-PRO

台湾・中国・日本を中心に、大手OSATが採用する市場シェアNo.1の装置です。

従来、QFNパッケージがプリテープ方式で抱えていた品質やコスト面での問題を、独自のテーピング技術（特許取得）により改善します。HD化対応のフレーム幅100mm対応のTS-PRO WIDEもラインナップ。

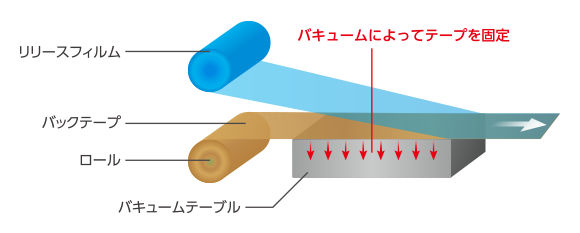

独自機構によってテープを吸引し、加圧により貼り付けるため、実装済みのリードフレームにワイヤダメージを与えることなくバックテープの貼り付けが可能です。

プラズマクリーニング後にテープを貼り付けるため、フレームに付着するゴミを低減し、樹脂モレ（フラッシュ）を低減できます。

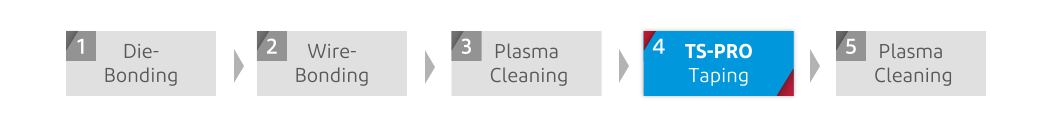

プリテープ方式では、テープに起因するワイヤーの接合不良が発生しますが、TS-PROの導入によって工程順序を変更できるため、テープに起因するワイヤーの接合不良は発生しません。

リードフレームをマガジンから自動で取り出し、フルオートでテープを剥がす装置です。

スリットマガジンとスタックマガジンの両方に対応し、安定したテープ剥離を実現します。

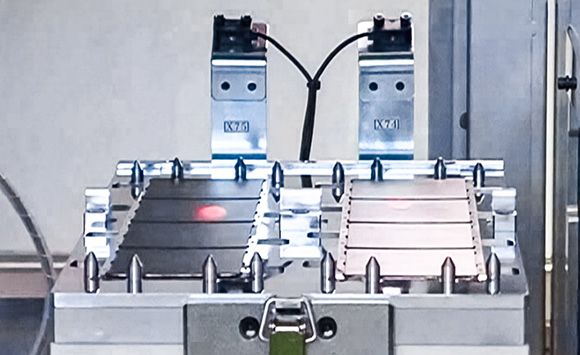

テープ剥離前にプレヒートにて昇温し接着層を緩めることでテープ切れを防止。
テープ剥離速度とプレヒート時間を任意に設定することで、最適なテープ剥離条件を見出し、きれいにすばやくテープを剥がします。

Model Name	Machine Size（mm）	Weight	Max. L/F Size（mm）
TS-PRO	W:1550×L:1420×H:1820	1.9ton	75×270
TS-PRO WIDE	W:1750×L:1420×H:1820	1.9ton	100×300
DS-PRO	W:840×L:1380×H:1820	0.9ton	75×270
